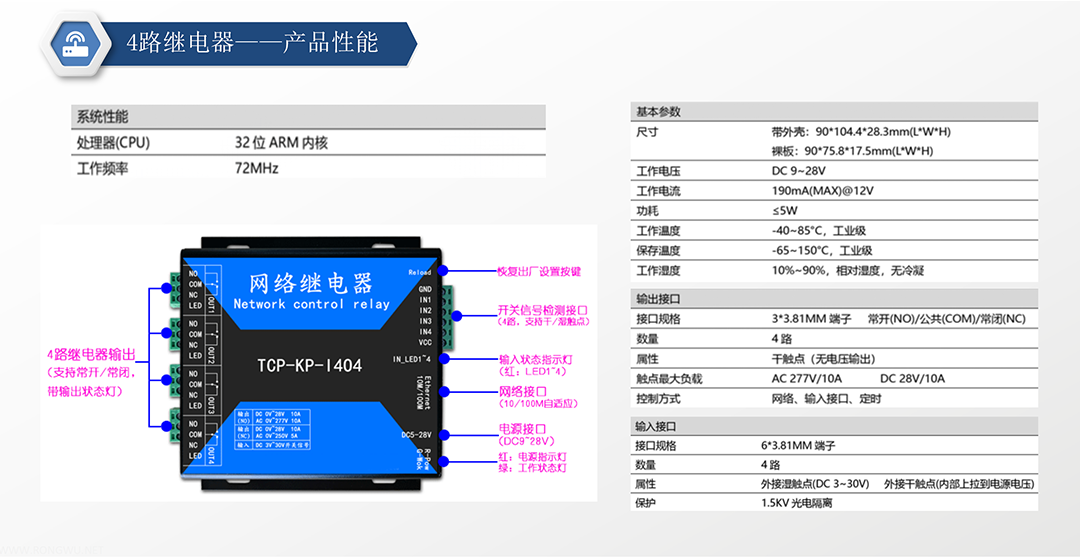

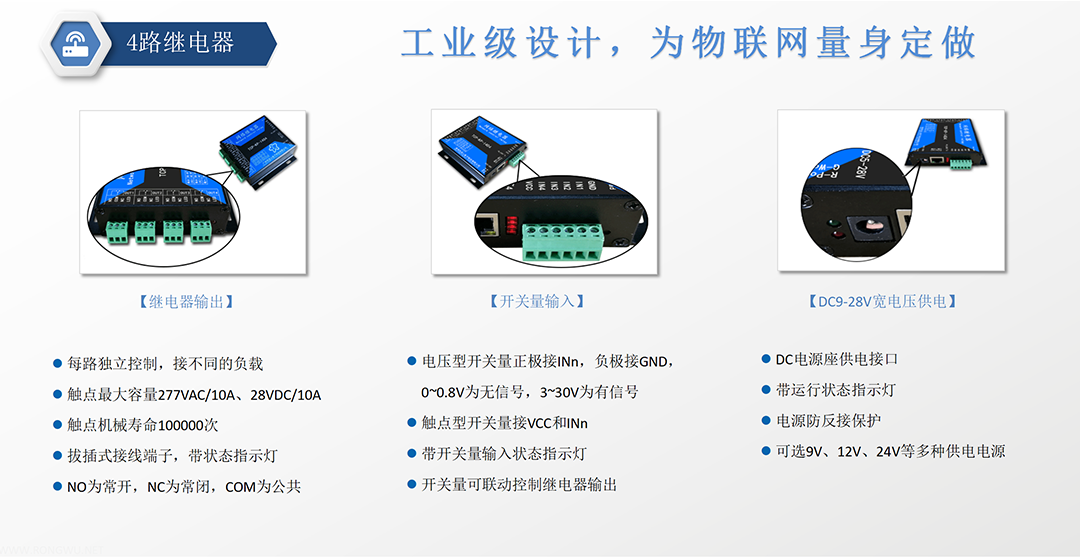

继电器输出：每路独立控制，接不同的负载；触点最大容量277VAC/10A、28VDC/10A；触点机械寿命100000次；拔插式接线端子，带状态指示灯；NO为常开，NC为常闭，COM为公共。

开关量输入：电压型开关量正极接INn，负极接GND，0~0.8V为无信号，3~30V为有信号；触点型开关量接VCC和INn；带开关量输入状态指示灯；开关量可联动控制继电器输出。

DC9-28V宽电压供电：DC电源座供电接口；带运行状态指示灯；电源防反接保护；可选9V、12V、24V等多种供电电源。

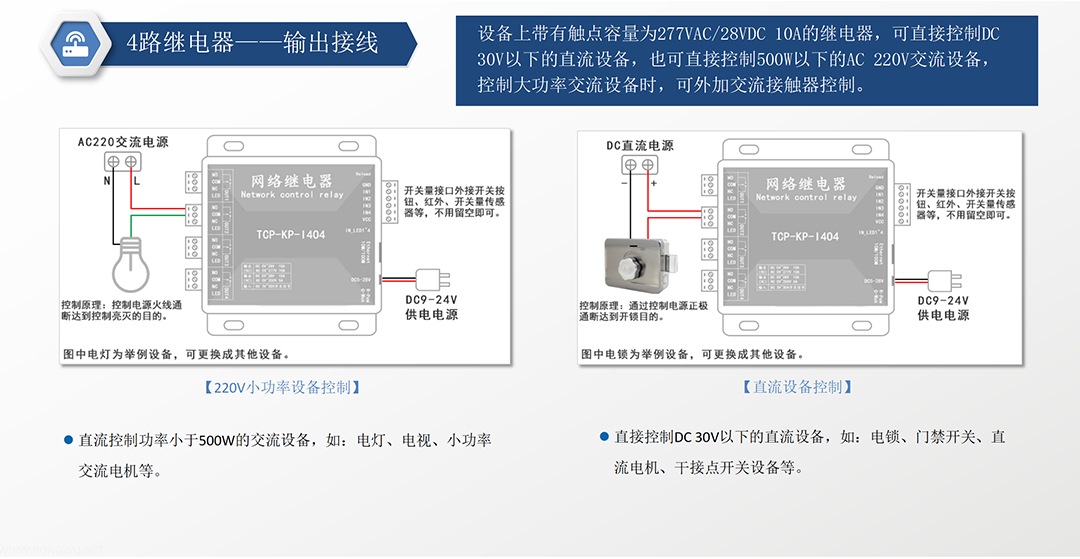

输出接线：设备上带有触点容量为277VAC/28VDC 10A的继电器，可直接控制DC 30V以下的直流设备，也可直接控制500W以下的AC 220V交流设备，控制大功率交流设备时，可外加交流接触器控制。

220V小功率设备控制：直流控制功率小于500W的交流设备，如：电灯、电视、小功率交流电机等。

直流设备控制：直接控制DC 30V以下的直流设备，如：电锁、门禁开关、直流电机、干接点开关设备等。

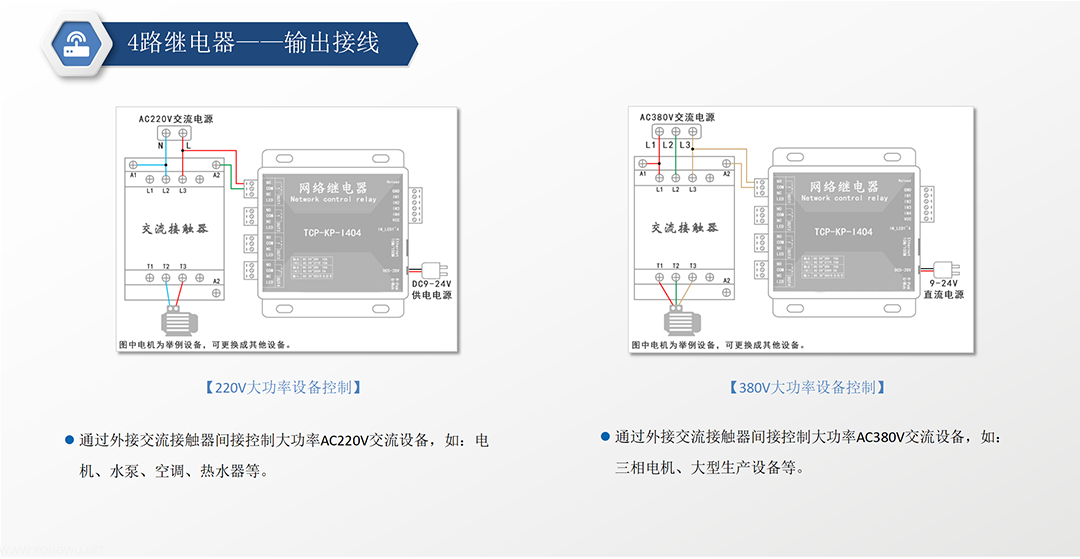

220V大功率设备控制：通过外接交流接触器间接控制大功率AC220V交流设备，如：电机、水泵、空调、热水器等。

380V大功率设备控制：通过外接交流接触器间接控制大功率AC380V交流设备，如：三相电机、大型生产设备等。

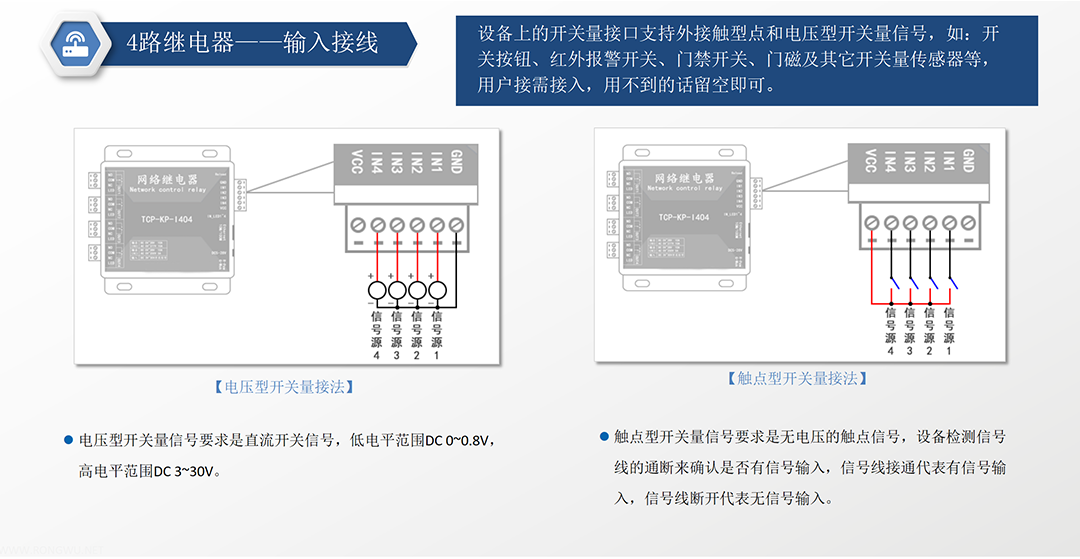

输入接线：设备上的开关量接口支持外接触型点和电压型开关量信号，如：开关按钮、红外报警开关、门禁开关、门磁及其它开关量传感器等，用户接需接入，用不到的话留空即可。

电压型开关量接法：电压型开关量信号要求是直流开关信号，低电平范围DC 0~0.8V，高电平范围DC 3~30V。

触点型开关量接法：触点型开关量信号要求是无电压的触点信号，设备检测信号线的通断来确认是否有信号输入，信号线接通代表有信号输入，信号线断开代表无信号输入。
